Vibrating Equipment

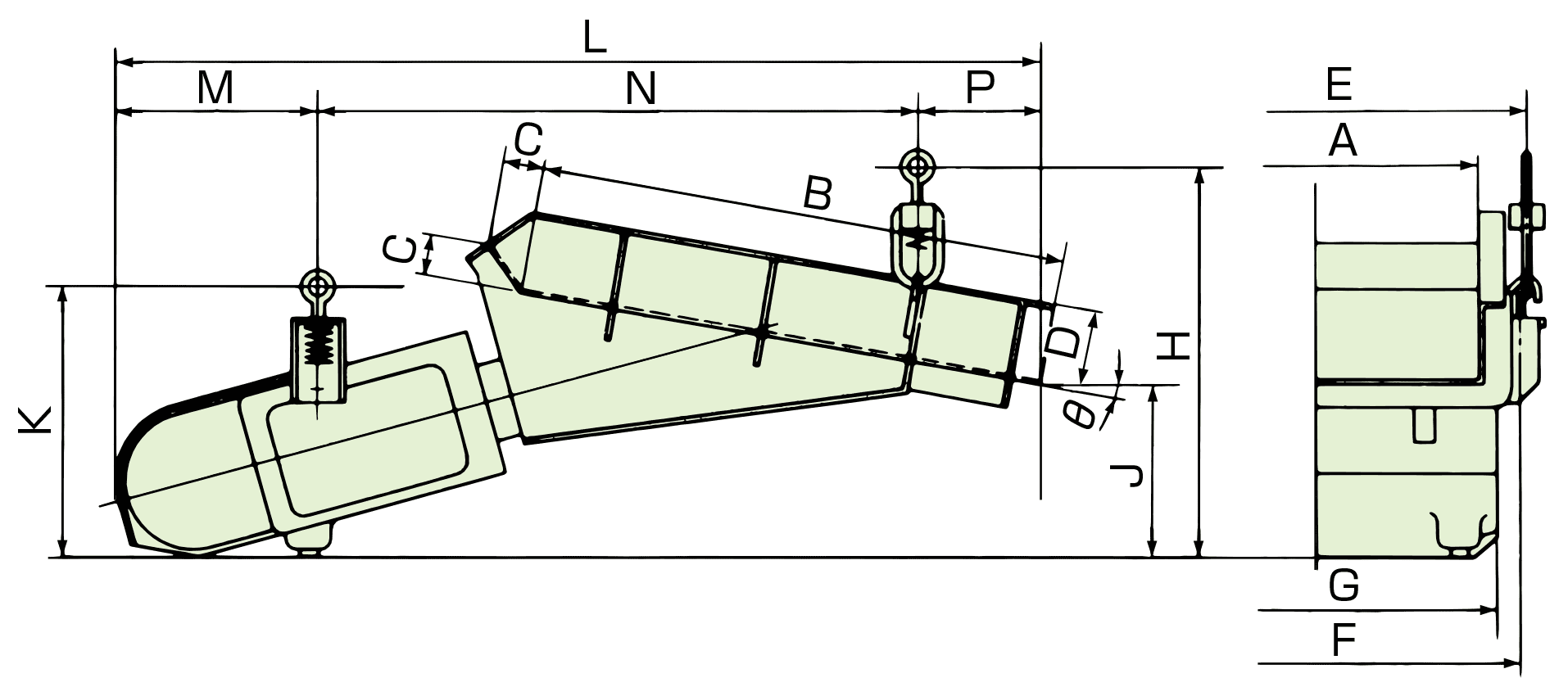

Uncovered Flat Bottom Standard Trough

Dimension Table

Unit: mm

Model	A	B	C	D	E	F	G	θ	H	J	K	L	M	N	P
F-152BDT	200	610	40	80	282	306	204	10°	365	145	280	870	145	585	140
	152	610	45	80	245	306	204	6°	365	160	280	910	145	645	120
	250	550	-	80	332	306	204	0°	465	270	300	770	135	515	120
	300	500	40	80	383	306	204	0°	460	270	290	730	130	460	140
	350	400	50	80	433	306	204	0°	445	255	295	690	130	460	100
F-212BDT	310	762	60	120	406	412	310	10°	450	185	320	1145	205	750	190
	200	1200	-	130	296	412	310	6°	510	240	330	1348	200	835	313
	250	1000	-	120	346	412	310	0°	610	380	335	1200	180	720	300
	350	762	60	120	446	412	310	10°	445	180	315	1140	205	745	190
	400	600	60	120	496	412	310	0°	580	580	340	990	185	690	115
	450	550	60	120	546	412	310	10°	450	210	320	1008	205	745	58
F-22BDT	356	914	70	140	452	500	380	10°	570	230	450	1375	220	940	225
	250	1500	-	120	346	500	380	0°	725	450	465	1575	190	1015	370
	300	1200	75	150	396	500	380	10°	545	190	450	1550	210	1080	260
	400	800	70	140	496	500	380	10°	555	225	445	1270	210	860	200
	450	700	70	140	556	500	380	6°	600	290	455	1155	200	855	100
	500	800	70	140	596	500	380	10°	570	240	450	1329	210	935	184
FH-22BDT	458	914	70	140	554	500	380	10°	574	232	446	1375	210	940	225
	300	1500	75	150	396	500	380	0°	760	450	460	1700	190	1085	425
	356	1250	70	140	452	500	380	10°	545	200	450	1560	210	1080	270
	356	1400	80	150	452	500	380	6°	640	300	460	1605	200	1130	275
	400	1200	75	150	496	500	380	10°	590	210	450	1510	210	900	400
	500	914	70	140	596	500	380	10°	570	230	445	1365	210	930	225
F-33BDT	558	1067	80	160	730	628	508	10°	775	310	545	1710	350	1040	320
	300	1800	150	150	470	628	508	6°	820	390	550	2160	340	1500	320
	300	1800	100	150	470	628	508	6°	820	390	550	2160	340	1500	320
	450	1200	80	160	622	628	508	10°	775	300	545	1786	350	1056	380
	450	1500	70	140	620	628	508	0°	1000	620	580	1955	315	1360	280
	558	1200	80	160	730	628	508	10°	770	290	540	1775	350	1040	385
	610	900	80	160	782	628	508	10°	792	322	542	1628	352	926	350
FH-33BDT	610	1067	80	160	782	666	546	10°	797	332	567	1710	350	1040	320
	500	1350	90	180	672	666	546	6°	880	430	580	1860	340	1370	150
	500	1500	90	180	672	666	546	10°	760	290	570	1970	350	1410	210
	610	1200	80	160	782	666	546	10°	800	320	570	1775	350	1040	385
	610	1300	80	160	782	666	546	10°	800	320	580	1815	350	1040	425
F-44BDT	762	1219	90	180	982	958	838	10°	913	408	608	2139	470	1384	285
	558	1800	120	220	778	954	838	10°	990	380	610	2520	470	1450	600
	558	1800	140	220	778	954	838	10°	990	380	610	2520	470	1450	600
	610	1800	100	200	826	958	838	10°	915	370	605	2540	470	1670	400
	700	1500	90	220	920	954	838	6°	1070	530	630	2240	450	1360	430
	762	1500	90	180	982	954	838	6°	1030	530	630	2242	455	1360	427
	900	1219	90	180	1120	954	838	10°	920	410	610	2140	470	1385	285
F-45BDT	914	1524	100	200	1136	1143	840	10°	965	440	820	2368	470	1568	330
	440	2200	100	200	660	998	840	10°	910	350	700	2630	470	1610	550
	700	2000	150	250	920	1143	840	10°	1010	380	820	2675	470	1575	630
	800	2000	100	200	1022	998	840	10°	930	360	695	2565	470	1530	565
	914	1900	100	200	1134	1143	840	10°	970	430	820	2640	470	1780	390
	1000	1500	100	200	1222	1143	840	10°	970	450	830	2345	470	1570	305
FH-45BDT	1219	1524	100	200	1441	1143	840	10°	980	460	825	2340	470	1560	310
	610	2900	110	220	826	1000	840	10°	910	320	700	3070	470	2000	600
	610	2900	100	220	826	1000	840	10°	910	320	700	3070	470	2000	600
	900	2200	100	200	1122	1143	840	9°	1000	470	825	2930	470	2070	390
	1200	1800	100	200	1422	1143	840	10°	990	440	820	2470	475	1545	450
F-55BDT	1372	1524	110	220	1600	1612	1220	10°	1170	590	870	2840	600	1925	315
	1200	1800	110	220	1424	1612	1220	10°	1140	550	860	3020	600	2050	370
	1200	1800	100	220	1424	1612	1220	10°	1140	550	860	3020	600	2050	370
	1372	1800	110	220	1600	1612	1220	10°	1160	550	850	3060	610	2020	430
	1500	1524	110	220	1728	1612	1220	6°	1340	780	890	2825	590	1900	335
F-66BDT	1524	1829	110	220	1752	1612	1260	10°	1200	600	900	2915	590	1940	385
	1060	2600	110	220	1288	1612	1260	10°	1170	540	900	3284	590	2140	554
	1524	2130	110	220	1752	1612	1260	6°	1360	780	930	3040	570	1915	555
	1600	1829	110	220	1828	2000	1260	6°	1360	790	1030	2935	570	1960	405
F-88BDT	1829	1829	110	220	2083	1612	1280	10°	1415	685	1145	3090	635	2070	385
	1829	2200	110	220	2083	1612	1280	6°	1590	890	1180	3435	615	2420	400
	2000	2000	110	220	2254	1612	1280	6°	1585	875	1175	3145	615	2040	490

Trough inclination θ may be changed according to feeding capacity or installation conditions.

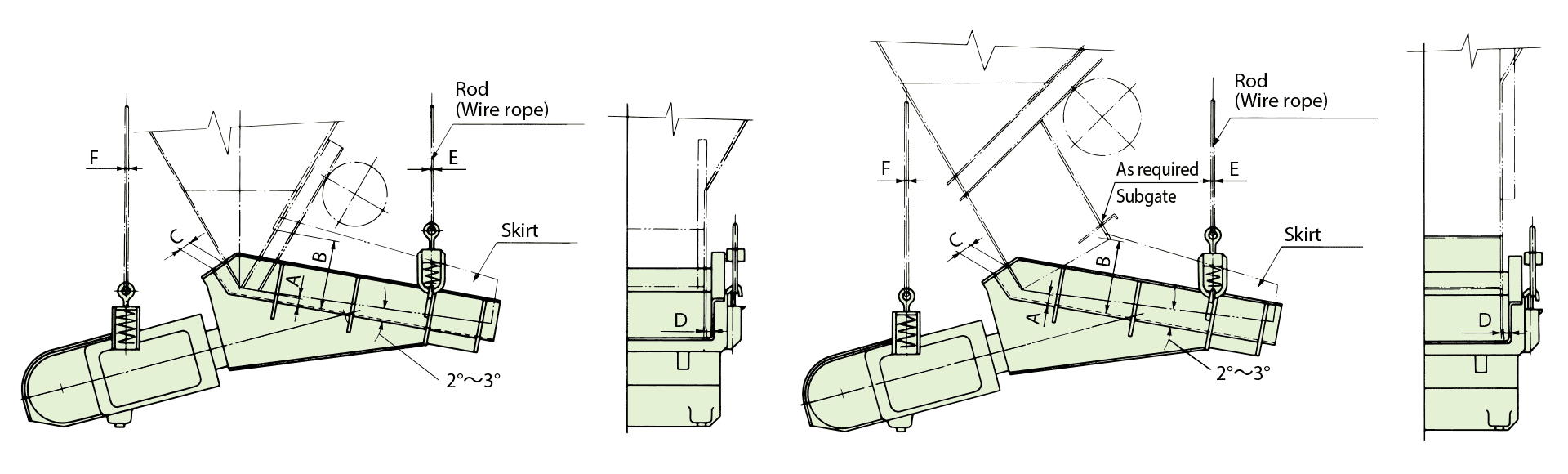

Hopper

Uncovered Flat Bottom Trough

Unit: mm

Model	A	B	C	D	E	F
F-212BDT	30	150	20	10	φ13 (φ10)	φ13 (φ10)
F-22BDT	30	180	20	10	φ13 (φ10)	φ16 (φ10)
FH-22BDT	30	200	20	10	φ13 (φ10)	φ16 (φ10)
F-33BDT	30	250	20	15	φ19 (φ12)	φ19 (φ12)
FH-33BDT	30	280	20	15	φ19 (φ12)	φ19 (φ12)
F-44BDT	50	350	30	20	φ25 (φ12)	φ25 (φ16)
F-45BDT	50	450	30	20	φ25 (φ12)	φ32 (φ16)
FH-45BDT	50	520	30	20	φ25 (φ12)	φ32 (φ16)

1. All the above dimensions are minimums (for the standard supply capacity).
2. Figures in parentheses are wire rope diameters.
3. Rod specifications apply to rods made of SS400 and wire rope specifications to wire ropes of JIS No.3 (19×6).
